Tachymetre HS, info Length au demarrage
Bonjour a tous,
Sur 990 smt de 2010 (35000kms) j ai un souci de tachymetre HS (plus de vitesse, trip, reserve, kilométrage) le précédent proprio a changé le câble par un neuf (j ai les preuves la facture et les photos) mais ça n a pas resolu le pb.
Vous sauriez m orienter dans mes recherches?
À noter :
1)Le compteur n a pas de pb de LCD tout le reste fonctionne.
2)J ai remarqué que l'information Length au démarrage indique "zero" alors que dans le Manuel il est indique 1870mm pour une jante de 17pouces.
Mon problème pourrait il venir de là?
Comment règle-t-on cette valeur svp ?
Merci
![Tachymetre HS, info Length au demarrage Screen12](https://i.servimg.com/u/f85/20/26/85/79/screen12.jpg)
Sur 990 smt de 2010 (35000kms) j ai un souci de tachymetre HS (plus de vitesse, trip, reserve, kilométrage) le précédent proprio a changé le câble par un neuf (j ai les preuves la facture et les photos) mais ça n a pas resolu le pb.
Vous sauriez m orienter dans mes recherches?
À noter :
1)Le compteur n a pas de pb de LCD tout le reste fonctionne.
2)J ai remarqué que l'information Length au démarrage indique "zero" alors que dans le Manuel il est indique 1870mm pour une jante de 17pouces.
Mon problème pourrait il venir de là?
Comment règle-t-on cette valeur svp ?
Merci
![Tachymetre HS, info Length au demarrage Screen12](https://i.servimg.com/u/f85/20/26/85/79/screen12.jpg)
Dernière édition par Teddy25 le Lun 12 Oct 2020 - 0:10, édité 1 fois
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
julo- VIP Pilote
- Votre Moto : 95o SM 07 MotoHoOlliGAN +129ô SdRr-eX-miGeOnS
Messages : 3496
Humeur : En forme de V !!!
Date d'inscription : 24/09/2012
Age : 54
Localisation : idf +/-
Re: Tachymetre HS, info Length au demarrage
pour le réglage fait une recherche ;)
bip2- Sumo Expert
- Votre Moto : Super Moche Tracteur
Messages : 1022
Date d'inscription : 14/04/2011
Age : 48
Localisation : IDF
Re: Tachymetre HS, info Length au demarrage
Teddy25 a écrit:J ai remarqué que l'information Length au démarrage indique "zero" alors que dans le Manuel il est indique 1870mm pour une jante de 17pouces.
Mon problème pourrait il venir de là?
A coup sûr, puisque la vitesse affichée dépend de la circonférence de la roue !
Teddy25 a écrit:Comment règle-t-on cette valeur svp ?
Sur ta 990, je ne sais pas, mais sur ma 690, c'est comme ça :
![Tachymetre HS, info Length au demarrage Captur16](https://i.servimg.com/u/f90/15/57/32/11/captur16.png)
_________________
![Tachymetre HS, info Length au demarrage Katzov23](https://i.servimg.com/u/f90/15/57/32/11/katzov23.gif)
Katévox- Modérateur
- Votre Moto : Duke R 2013 & SD R S.E. & +
Messages : 10742
Date d'inscription : 21/01/2012
Localisation : Voxanie
Re: Tachymetre HS, info Length au demarrage
Bip2 j ai fait des recherches mais je ne dois pas utiliser le bon tag car impossible de trouver.
Katevox merci pour ta réponse je vais checher si sur 990 la procédure est similaire
Katevox merci pour ta réponse je vais checher si sur 990 la procédure est similaire
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Re: Tachymetre HS, info Length au demarrage
c'est le fil sur le pin n° 18 il n'est pas toujours de la même couleur suivant les années
supermothard- VIP Pilote
- Votre Moto : 990 supermoto / 690 SM
Messages : 3002
Humeur : воин
Date d'inscription : 28/01/2010
Localisation : ou on ne m'attend pas
Re: Tachymetre HS, info Length au demarrage
Merci supermothard il y a 19fils sur la prise. Je vais chercher la bonne identification.
Pour retirer le pin sans l abîmer avec une aiguille et une petit pince?
Pour retirer le pin sans l abîmer avec une aiguille et une petit pince?
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Re: Tachymetre HS, info Length au demarrage
il y a longtemps que je ne l'ai pas fait, de mémoire il faut retirer la barrette centrale et ça sort tout seul.
supermothard- VIP Pilote
- Votre Moto : 990 supermoto / 690 SM
Messages : 3002
Humeur : воин
Date d'inscription : 28/01/2010
Localisation : ou on ne m'attend pas
Re: Tachymetre HS, info Length au demarrage
Supermothard, messieurs, bonjour, je viens de faire la manip en retirant le câble pin numéro 18 il est orange et trait noir sur ma smt de 2010 (j imagine que c est lui par rapport aux schema de broche) .
Je fais la procédure indiquee plus haut pour le 690 mais rien ne se passe.
Sur trip 1 je maintien 10s le bouton mode mais rien ne se passe.
Quelqu un s aurait m aider svp?
Ma becane est immobilisee merci bcp
#Aussi, savez-vous pour quelle raison le diamètre de roue LENGHT peut se derégler pour prendre une valeur zero? Une batterie debranchee pendant 2mois peut faire ça?
Je fais la procédure indiquee plus haut pour le 690 mais rien ne se passe.
Sur trip 1 je maintien 10s le bouton mode mais rien ne se passe.
Quelqu un s aurait m aider svp?
Ma becane est immobilisee merci bcp
#Aussi, savez-vous pour quelle raison le diamètre de roue LENGHT peut se derégler pour prendre une valeur zero? Une batterie debranchee pendant 2mois peut faire ça?
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Re: Tachymetre HS, info Length au demarrage
pourtant la procédure est correcte je vient de vérifier dans mes notes cependant j'avais noté appuyer un temps supérieur a 10 s . si ça ne marche tours pas assure toi que tu ne t'est pas tromper de fil, il me semble que les n° de pin ne sont indiqués qu'en bout de rangée. et pour répondre a ta deuxième question non ce n'est pas normal mais ça arrive , il y en a même qui se sont retrouvé avec le totalisateur a zero
supermothard- VIP Pilote
- Votre Moto : 990 supermoto / 690 SM
Messages : 3002
Humeur : воин
Date d'inscription : 28/01/2010
Localisation : ou on ne m'attend pas
Teddy25 aime ce message
Re: Tachymetre HS, info Length au demarrage
Merci bcp supermothard
Cette procedure que tu m as decrite fonctionne a coup sur sur 690 c est ça? Ou tu l as testée sur 990?
Merci encore pour tes reponses
Je vais refaire les tests avec 20s de maintien du bouton mode.

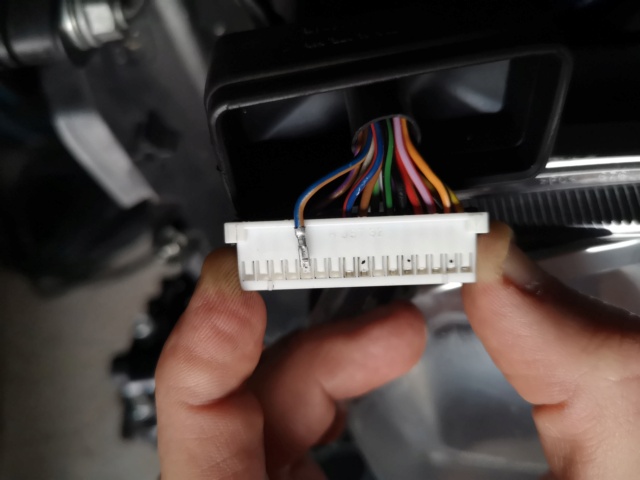

Pour le moment j ai testé tous les fils/pin ou il y a un petit point noir mais sans résultat.![Tachymetre HS, info Length au demarrage Img_2013](https://i.servimg.com/u/f85/20/26/85/79/img_2013.jpg)
Cette procedure que tu m as decrite fonctionne a coup sur sur 690 c est ça? Ou tu l as testée sur 990?
Merci encore pour tes reponses
Je vais refaire les tests avec 20s de maintien du bouton mode.
Pour le moment j ai testé tous les fils/pin ou il y a un petit point noir mais sans résultat.
![Tachymetre HS, info Length au demarrage Img_2013](https://i.servimg.com/u/f85/20/26/85/79/img_2013.jpg)
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Re: Tachymetre HS, info Length au demarrage
supermothard c’est du lourd, tu es en de bonnes mains ![:thumbsup_tone1: 👍🏻](https://cdn.jsdelivr.net/emojione/assets/png/1f44d-1f3fb.png?v=2.2.7)
!
![:thumbsup_tone1: 👍🏻](https://cdn.jsdelivr.net/emojione/assets/png/1f44d-1f3fb.png?v=2.2.7)
![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/png/1f609.png?v=2.2.7)
julo- VIP Pilote
- Votre Moto : 95o SM 07 MotoHoOlliGAN +129ô SdRr-eX-miGeOnS
Messages : 3496
Humeur : En forme de V !!!
Date d'inscription : 24/09/2012
Age : 54
Localisation : idf +/-
Re: Tachymetre HS, info Length au demarrage
testé et vérifié également sur 990
supermothard- VIP Pilote
- Votre Moto : 990 supermoto / 690 SM
Messages : 3002
Humeur : воин
Date d'inscription : 28/01/2010
Localisation : ou on ne m'attend pas
Re: Tachymetre HS, info Length au demarrage
https://www.ktmmania.net/t2902p25-modifier-diametre-du-pneu-dans-le-compteur?highlight=compteur
tiens voici un lien ou on en a déja parlé .
tiens voici un lien ou on en a déja parlé .
supermothard- VIP Pilote
- Votre Moto : 990 supermoto / 690 SM
Messages : 3002
Humeur : воин
Date d'inscription : 28/01/2010
Localisation : ou on ne m'attend pas
Teddy25 aime ce message
Re: Tachymetre HS, info Length au demarrage
PROBLEME RESOLU![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/png/1f44d.png?v=2.2.7)
![:pray: 🙏](https://cdn.jsdelivr.net/emojione/assets/png/1f64f.png?v=2.2.7)
Merci a tous et surtout a Supermothard![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/png/1f609.png?v=2.2.7)
Pour pouvoir intervenir dans l odometer et modifier la valeur du diamètre de roue il s agit donc bien du fil marron et gris PIN numéro 9 en partant de la droite quand vous avez la prise face a vous avec le verrou vers vous et les fils vers le bas.
J ai réglé le Périmètre a 1850 et c est très fidele a la réalité.
>>Du coup si une personne a besoin d'un cable tachymetre neuf origine KTM j ai ça en stock.
![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/png/1f44d.png?v=2.2.7)
![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/png/1f44d.png?v=2.2.7)
![:pray: 🙏](https://cdn.jsdelivr.net/emojione/assets/png/1f64f.png?v=2.2.7)
Merci a tous et surtout a Supermothard
![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/png/1f609.png?v=2.2.7)
Pour pouvoir intervenir dans l odometer et modifier la valeur du diamètre de roue il s agit donc bien du fil marron et gris PIN numéro 9 en partant de la droite quand vous avez la prise face a vous avec le verrou vers vous et les fils vers le bas.
J ai réglé le Périmètre a 1850 et c est très fidele a la réalité.
>>Du coup si une personne a besoin d'un cable tachymetre neuf origine KTM j ai ça en stock.
![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/png/1f44d.png?v=2.2.7)
Teddy25- Baby KTM
- Votre Moto : 990 smt
Messages : 23
Date d'inscription : 10/10/2020
Localisation : Peyrolles en Provence
Re: Tachymetre HS, info Length au demarrage
Bah voilà
. Il est bien ce fofo n’est ce pas !? ![Tachymetre HS, info Length au demarrage 679266](/users/2811/10/76/85/smiles/679266.gif)
![:thumbsup_tone1: 👍🏻](https://cdn.jsdelivr.net/emojione/assets/png/1f44d-1f3fb.png?v=2.2.7)
![Tachymetre HS, info Length au demarrage 679266](/users/2811/10/76/85/smiles/679266.gif)
julo- VIP Pilote
- Votre Moto : 95o SM 07 MotoHoOlliGAN +129ô SdRr-eX-miGeOnS
Messages : 3496
Humeur : En forme de V !!!
Date d'inscription : 24/09/2012
Age : 54
Localisation : idf +/-
Teddy25 aime ce message
Re: Tachymetre HS, info Length au demarrage
en réglant à 1850 au lieu de 1870 tu est certainement plus proche de la vitesse réelle chrono, mais tu supprimes aussi les 4 km/h de marge d'erreur qui peuvent te sauver les fesses.... ![Tachymetre HS, info Length au demarrage 679266](/users/2811/10/76/85/smiles/679266.gif)
![Tachymetre HS, info Length au demarrage 679266](/users/2811/10/76/85/smiles/679266.gif)
